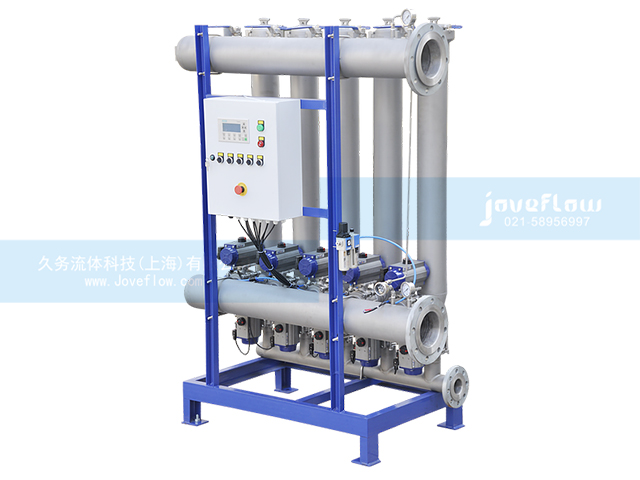

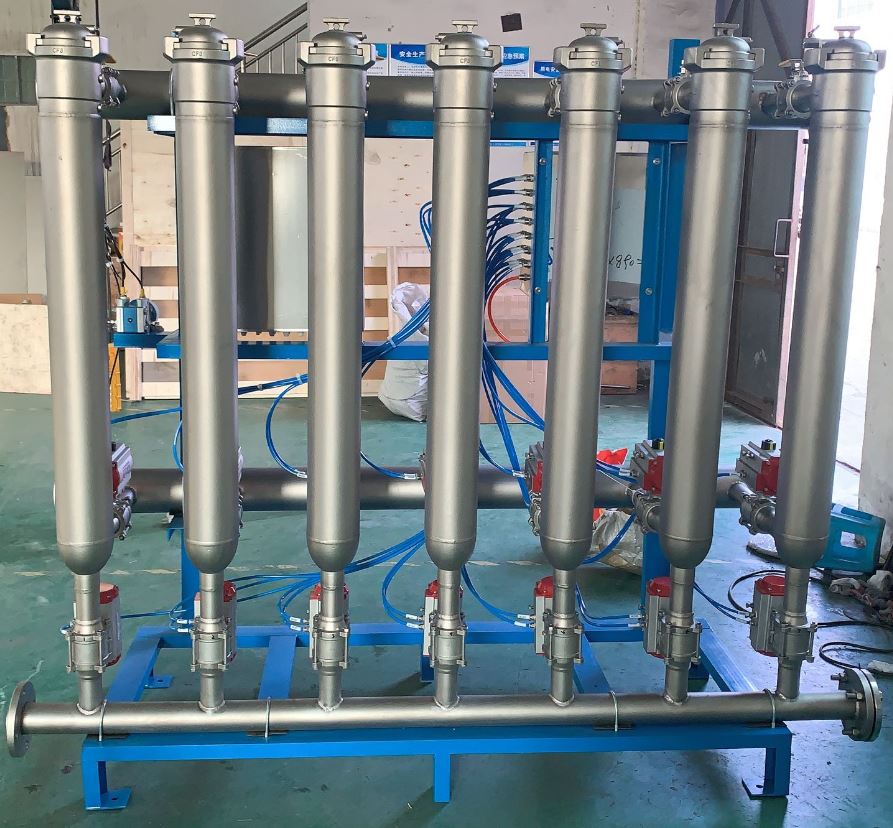

采用多個標準過濾單元集成全自動過濾系統， 根據過濾流量大小及雜質含 量多少，增減過濾單元數量，組成自清洗過濾系統。 適用于低粘性液體的過濾，如原水、污水、溶劑、汽油、重型焦化汽油、 柴油、渣油等液體。TSFTM過濾器，既可用于凈化流體，滿足下道工藝的潔 凈度要求；也可用于保護下游關鍵設備，避免因顆粒堵塞、磨損或結垢而 導致關鍵設備運行壽命縮短或運行效率降低；也可以利用該過濾器收集反 沖洗排出液體，回收其中的高價值固體顆粒。



規格型號

 內部反沖洗型： 利用其他過濾單元的濾液逆向流動來沖洗濾元外表面的濾餅；

外部反沖洗型： 利用外部接入的潔凈流體（液體或氣體）來輔助沖洗濾元表面的濾餅

可選項

1、殼體材質：SS304/SS316L
2、濾元材質：SS304/SS316L
3、可選過濾精度：100-5000µm
4、內部拋光要求：80目拋光
5、外部表面處理：噴砂
6、設計壓力：1.0MPa標配，其他壓力可特殊設計

工作原理

反沖洗方式分為：

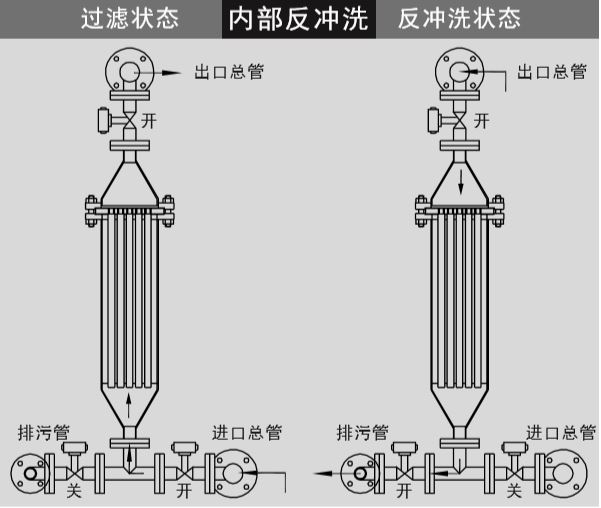

[內部反沖洗]  利用其他過濾單元的濾液逆向流動來沖濾元 外表面的 濾餅，反沖洗時，控制器切換待反沖洗的過濾單元的一組閥 門（可以 兩個兩通球閥組合或一個三通球閥），即切斷其進口閥，然 后打開排 污閥，其他過濾單元過濾后液體的一部分液體逆向流動反沖 洗該過濾 單元，迅速清除濾元表面的濾餅，排出殘液流入集污管道， 然后關閉 排污閥，打開進口閥，恢復到正常過濾狀態。 控制器對過濾單元逐一 反沖洗后，整個反沖洗過程完成，當其 中一個過濾單元被反沖洗時， 其他仍處于正常過濾狀態。 該反沖洗方式一般適用于粘性較低的非貴 重液體且要有較大的 反沖壓力的場合（即系統壓力大于0.4MPa，視粘 度而有一定差異）。

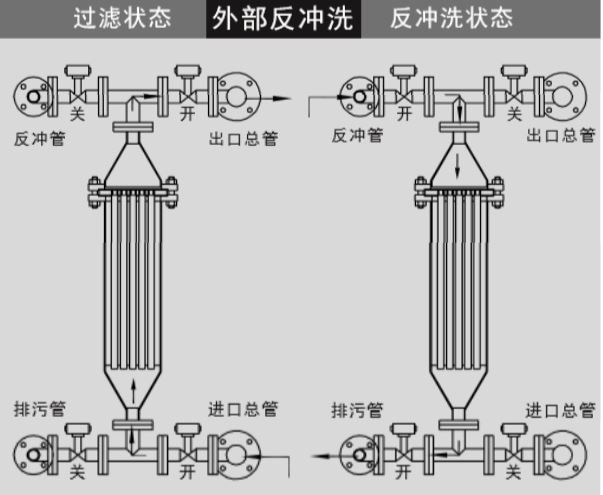

[外部反沖洗]  利用外部接入的潔凈流體（液體或氣體）來輔助沖 洗 濾元表面的濾餅，反沖洗時，控制器切斷其中一個過濾單元的進出 口 閥門，然后開啟輔助反沖流體的進口閥，通入一定量流體，當反沖 壓 力到達反沖流體的進口壓力，迅速打開排污閥，出現液（氣）壓脈 沖，迅速清除濾元表面的濾餅。然后關閉反沖流體進口閥，關閉排污 閥，然后打開物料進口閥，打開出口閥，恢復到正常過濾狀態。 控制 器對過濾單元逐一反沖洗后，整個反沖洗過程完成，當其 中一個過濾 單元被反沖洗時，其他仍處于正常過濾狀態。 該反沖洗方式一般適用 于粘性稍高，或貴重液體，需較大的反 沖壓力，或系統壓力較小的場 合（小于0.4MPa，視粘度而有一定差 異）。
